一、 概述
該系統擬采用100M高速實時以太網Powerlink實現對2臺（4臺）電機的協調控制，使多臺電機共同驅動一個負載，完成力矩的分擔和傳動間隙的減小或消除，可以有效提高系統的跟蹤精度。為實現較高的跟蹤精度，該系統采用位置雙反饋方式，由伺服驅動器直接實現天線方位及俯仰角度反饋，完成對目標位置的高速實時定位與跟蹤。
此外，整個跟蹤伺服系統配備一套用于伺服位置解算及ACU上位機航跡位置命令處理運算的可編程計算機控制器PCC，該控制器作為整個伺服系統的主控單元，具有很強的運算處理能力，與上位機采用100M高速以太網通信，保證了上位機給定數據的通信帶寬，為整個系統的實時跟蹤精度提供了基礎保證。
二、功能技術指標
功能：
1、100M實時以太網的伺服驅動器與PCC控制器組網
2、多電機協調控制，自動協調負載與速度同步；
3、數字速度調節器、力矩分配、差速抑制、環路控制
4、與ACU間的全數字接口
5、與ACU間的控制指令、速度指令、狀態信息的雙向傳輸
6、實時提取大盤（方位、俯仰）的速度、位置信息，實現大盤速度、位置控制
7、通過對伺服電機輸出力矩的偏置干預，可靠實現大盤運動的“消隙”要求
技術指標：
1、供電電源： 動力電源：380VAC±10%
輔助電源：24VDC±25%
2、通訊接口：
1）與ACU通信：100M以太網
2）與伺服驅動器通信：100M實時以太網Powerlink
3）與PDU通信：SSI（18位）
3、跟蹤精度：最高0.002°（0.04mrad），“過頂”0.05°（0.1mrad）
4、環境條件：
1）儲存溫度：-50℃～
2）工作溫度：-40℃～60℃
3）相對濕度：98%（
4）三防要求：具有在沿海區域的防潮、防濕熱、防鹽霧能力
5）電磁兼容：按GJB151
三、實施方案
1、設計指導思想
本系統的設計采用可編程計算機控制器PCC作為多電機控制器的主控部件，實現多個電機的協調控制共同驅動一個負載�？删幊逃�(jì)算機控制器PCC所提供的豐富多樣的接口模塊、高速可靠的運算處理能力及實時以太網Powerlink的遠程擴展功能，可以將四臺方位、俯仰電機組成一個共同的網絡，從而通過一套PCC實現對他們?cè)谳敵隽�，速度和位置上的�?fù)合控制。此外，天線控制單元（ACU）和PLC控�；芈芬部筛鶕�(jù)要求，分別選用所需的網絡介質，如以太網，RS422，CAN等，接入本系統的主控單元—PCC天伺控制器中。PCC和天線控制單元（ACU）進行速度指令、控制指令和狀態信息的實時數據傳輸交換；與PLC控保回路亦可進行信息的實時交換，從而實現本控、遠控操作和安全控保。
驅動方位、俯仰的伺服電機控制器選用100M實時工業以太網Powerlink組網，交由PCC控制，我們充分利用PCC強大的處理器硬件的高速運算處理能力和多任務實時操作系統軟件，以及Powerlink的高速實時特性，對伺服驅動器的位置環可建立最高200us級數據刷新率。這些無疑為本系統多電機力矩的均衡分配、傳動間隙的減小或消除以及目標的跟蹤與定位奠定了強大的基礎
本伺服系統通過高速SSI同步串行接口獲取PDU的方位、俯仰大盤的天線角度數據，該數據直接反饋到伺服驅動器ACOPOS上，不僅節省了數據經由上位機ACU或PCC的轉發時間，且消除了該數據由上位機處理的計算誤差，最大化的發揮了系統的傳動和控制精度。

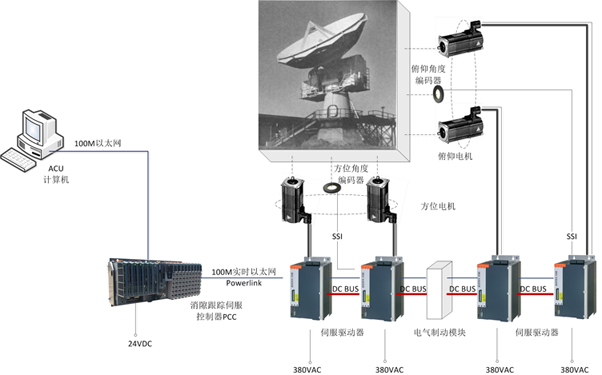

2、控制系統結構框圖
